단열재
준불연 고성능 단열재

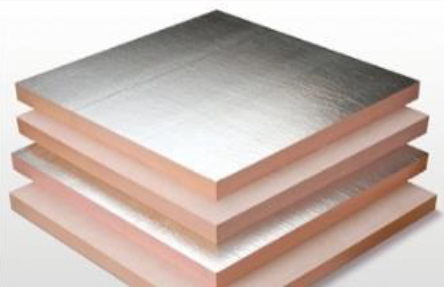

Z:IN 단열재 PF board
화재안전성준불연성능 & 내화 15분 적합 자재 - 높은 내화 온도, 유독가스 발생 최소- 화재 확산 방지 구조(방화띠) 적용 가능(60mm 이상)
친환경성녹색 건축 인증 6가지 항목 반영 가능 - 업계 최초 EPD 인증, 저탄소 인증 획득
고성능 단열열전도율 0.020 W/m·k - 동일 두께 사용시 기존 단열재 대비 단열 성능 최대 2배
경제성건축물 공간 활용 증대 - 기존 단열재 대비 약 ½ 얇은 두께 사용으로 주거 공간 확대
PF board 란?
내열성과 내구성이 우수한 열경화성 수지를 90% 이상의
독립기포율(Closed Cell)로 발포시킨
'준불연 고성능 단열재'
PF board 영상
Z:IN 단열재 PF board
화재안전성 : 준불연 자재, 높은 내화 온도, 유독가스 발생 최소
준불연 시험 기준
(콘칼로리미터법, 가스 유해성 시험)
※출처 : 한국건설생활환경시험연구원 / 한국건설연구원 준불연 시험결과 ('17 ~ '18년)
유독가스 발생 최소
※출처 : 한국소방산업기술원 "2013년 건축물 내장제 난연성능 기준 조사평가"

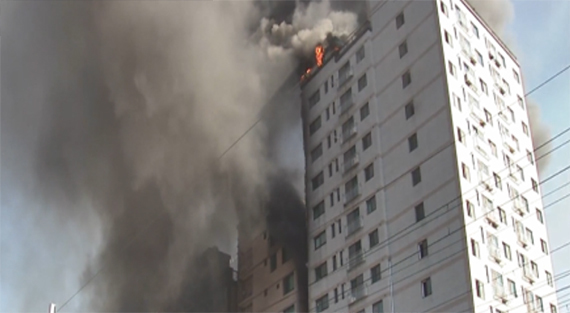

화재 확산 방지 구조
(방화띠 적용가능, 60mm 이상)
매 층마다 최소 높이 400mm 이상 설치 (6층 이상 모든 건축물)
건축물 마감재료의 난연성능 및 화재 확산 방지구조 기준 제 7조 4호

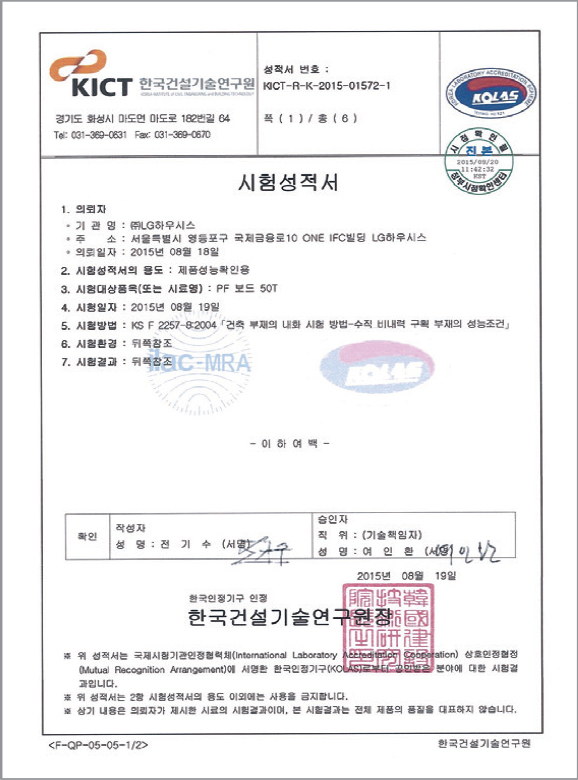

KS F 2257-8 「건축 부재의 내화 시험 방법 (수직 비내력 구획 부재의 성능조건)」에 따라 내화 성능 시험한 결과* Z:IN 단열재 PF board 50T 시료 기준, 한국건설기술연구원 시험 결과('15.8월) → 15분의 차염성능 및 이면 온도가 120K 이상 상승하지 않는 재료 요건 충족

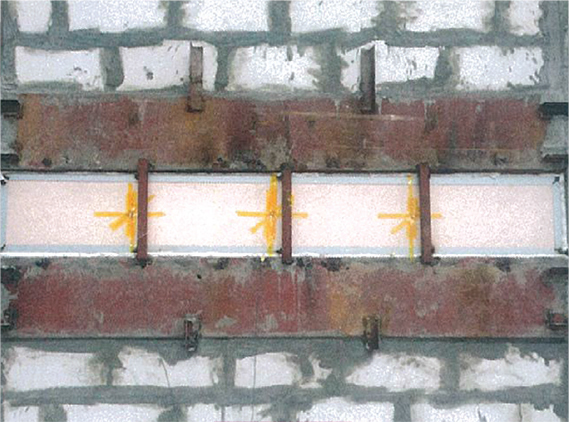

- 시험 전

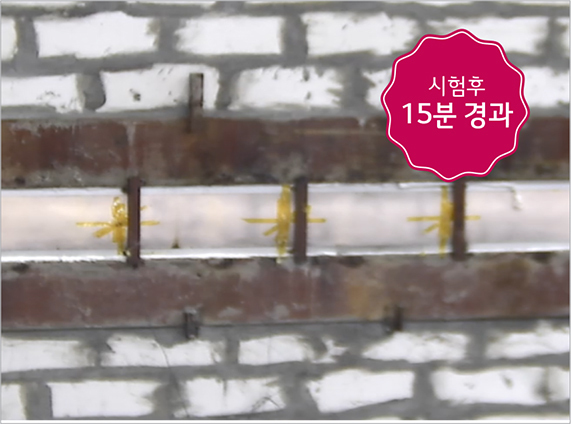

- 시험 후 15분 경과
방화띠 (화재확산 방지구조) 란?
건물 외벽의 화재 발생 시, 화재의 상하 확산을 방지하는 구조
건물의 층과 층 사이의 띠 형태 구조
PF 단열재 결함으로 인한 화재 시 발생하는 유독가스 질식으로 인한 피해 시
최대 20억원 / 년 배상!
Z:IN 단열재 PF board 결함으로 인해 발생할 수 있는 사고를 보장하여 소비자들이 더욱 믿고 제품을 구매할 수 있도록 KB손해보험의 생산물배상책임에 가입되어 있습니다.
Z:IN 단열재 PF board
고단열성 : 열전도율 = 0.020 W/m·K
'18년 9월 부터 시행되는 건축물의 에너지 절약 설계 기준 개정안
- 중부 1지역 (외기에 직접 면하는 공동 주택 거실외벽의 열관류율 (0.15 W/㎡·K) 기준)
- 중부 2지역 (외기에 직접 면하는 공동 주택 거실외벽의 열관류율 (0.17 W/㎡·K) 기준)
KS M ISO 4898에 따른 페놀폼 구분
- 국내 페놀폼 KS A-Type 의 단열재는 Z:IN 단열재 PF board가 유일합니다. ('18.7월 기준)
| 구분 | A-Type (Z:IN 단열재 PF board) | B- Type (기타) |
| 정의 | 독립기포 발포구조 (Closed Cells) | 개방기포 발포구조 (Open Cells) |
| 열전도율(평균 23℃) | 0.020 W/m·K 이하 | 0.037 W/m·K 이하 |

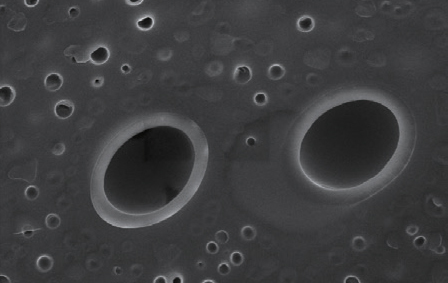

| 셀 구조(10,000배 확대) |  |
 |
| 특징 | - 고성능 단열 성능 - 독립기포 발포 구조 (Closed Cells)로 발포 가스 손실이 적어 경시 변화 (단열 성능 변화) 적음 | - A-Type 보다 낮은 단열 성능 - 개방기포 발포 구조 (Open Cells)로 발포 가스 손실율이 높아 A-Type에 비해 경시 변화 (단열 성능 변화) 큼 |
Z:IN 단열재 PF board
경제성 : 건축물 공간 활용 증대
재개발/재건축 세대 분담금 저감 효과
- 공동주택 PF 단열재 적용효과 (예시: 대치동 S아파트 560세대 기준)
※ 출처 : 희림종합건축사 사무소 [공동주택 PF단열재 내단열 적용 효과 연구('17.7)]
추가 확보 면적을 통한 특화 공간 조성 가능
※ 출처 : 희림종합건축사 사무소 [공동주택 PF단열재 내단열 적용 효과 연구('17.7)]
Z:IN 단열재 PF board
친환경성 : 녹색 건축 인증 (G-SEED) 가산점6가지 영역 반영 가능(녹색건축인증기준 2018.09 기준)
2. 에너지 및 환경오염
에너지 성능
오존층 보호를 위한 특정물질의 사용 금지
3. 재료 및 자원
환경성 선언제품(EPD)의 사용
저탄소 자재의 사용
녹색 건축 자재의 적용 비율
ID. 혁신적인 설계
에너지 및 환경오염
※ 녹색건축 인증 인센티브 : 취득세 경감 혜택 (5~15%('18년), 3~10%('19~'20년))건축물 기준 완화 (용적률, 건축물 높이 제한, 3~9%)

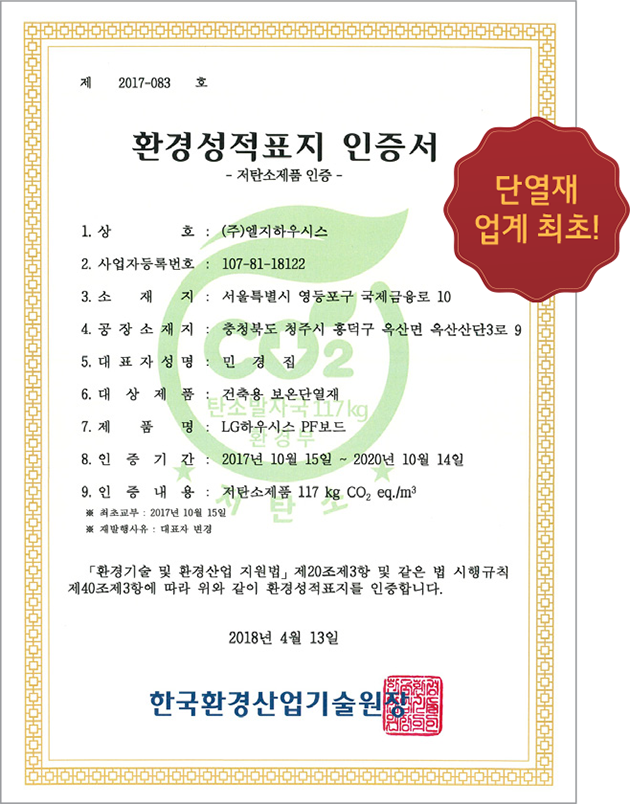

PF board, 업계 최초 "환경성적표지(EPD), 저탄소제품" 인증 획득
환경마크제도 (환경 표지) 동일 용도의 제품 및 서비스 전 과정에 걸쳐 에너지 소비 감소, 오염물징 발생 최소화 기능의 친환경 제품을 선별하여 정해진 형태의 로고와 간단한 설명을 표시토록 하는 자발적 인증제도
환경성적표지제도 제품 및 서비스의 환경성 제고를 위해 원료채취, 생산, 수송, 유통, 사용, 폐기의 '전 과정'에 대한 환경영향을 계량적으로 표시하는 제도
저탄소제품 동종제품의 평균 탄소배출량 이하(탄소 발자국 기준) 이면서 저탄소 기술을 적용하여 온실가스 배출량을 4.24% (탄소감축률 기준) 감축한 제품을 대상으로 인증하는 제도
Z:IN 단열재 PF board
단열재 관련 법규
내화성능 - 가연성 외장재 (단열재) 사용으로 인한 대형 화재 사고 발생
의정부 대봉그린아파트 화재(15.01)

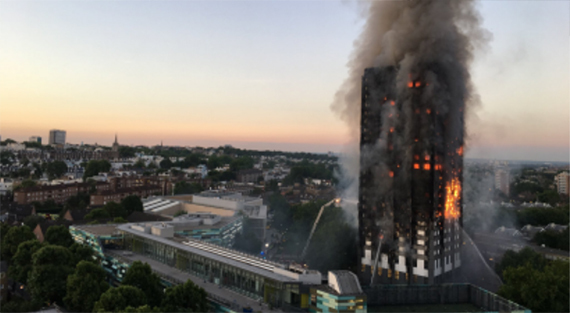

런던 그렌펠아파트 화재(17.06)

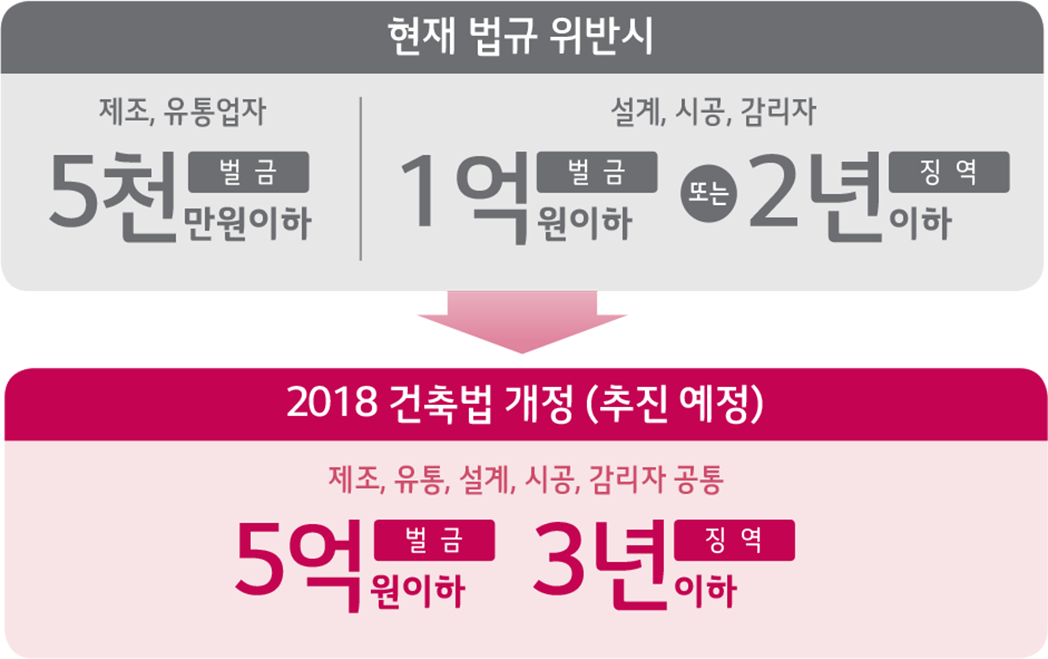

화재 안전을 위한 건축법 시행 규칙 "2016년 4월 8일"부터 시행!
건축법 시행령
제 61조 제 1항, 제 2항에 의해
6층이상!
연면적 2,000㎡ 이상 상업지역 건축물
6층이상 또는 높이 22m 이상인 건축물
외벽에 불연/준불연 마감재료(단열재, 도장 등 코팅재료)사용 또는
화재확산 방지구조 설치 의무화,
피난동선(복도, 계단, 필로티, 기타통로)
불연/준불연 마감재료 사용
('17.12.22 건축물 단열재 부실 시공 방지 대책 발표)
단열 성능 - 제로 에너지 건축 의무화
Z:IN 단열재 PF board
단열재 설계 기준이 강화됩니다! 에너지 절약 설계 기준 (국토부 고시) '18년 9월 1일 시행

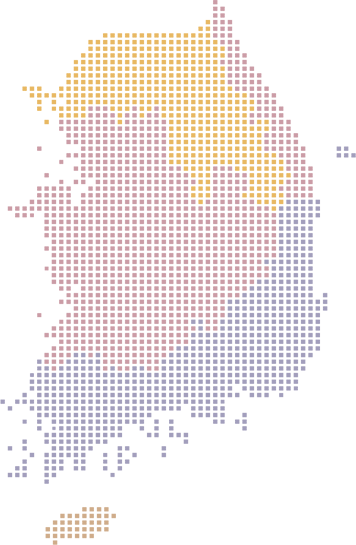

중부1
중부2
남부
경상남도(거창, 함양 제외)
제주
단위 : 열관류율(W/㎡K,mm)/ 열전도율(W/mK,mm)
Z:IN 단열재 PF board
시공부위
외단열 (습식)
내단열 (벽체)
※ 모르타르 및 접착제는 시공사 지정 제품 사용
외단열 (건식)
내단열 (천정)
지붕재 System
메탈패널
커튼월 (스펜드럴 구간)
목조(벽체)
목조(지붕)
시공 시 주의사항
천장에 타설 부착시 타설 후 보온재 화스너 앵커 또는 건설용 타정총으로 견고하게 부착해 주십시오
천장이 쁨칠 마감인 경우, 조인트 부위에 우레탄폼을 충진하고, 균열방지용 조인트 테잎을 붙인 후 퍼티 해주십시오.
준불연 제품인 경우 알루미늄 면재쪽(가열면)이 바깥으로 시공될 수 있도록 해주십시오.
Z:IN 단열재 PF board

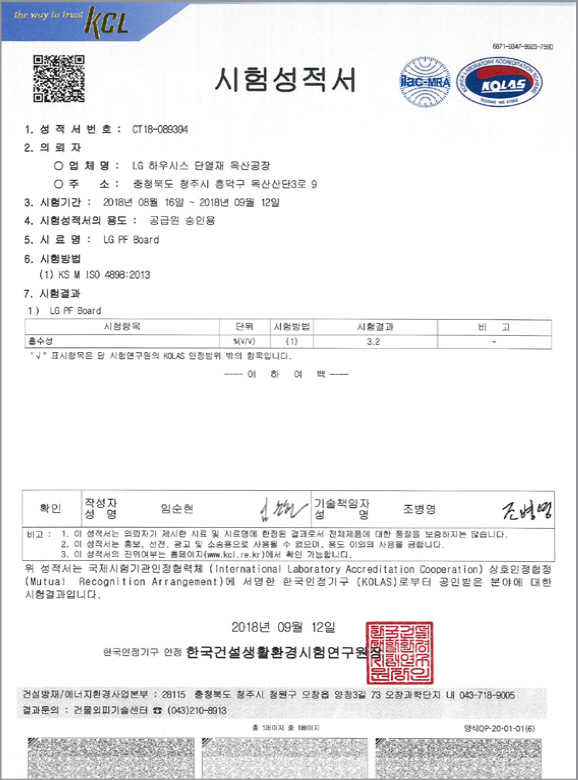

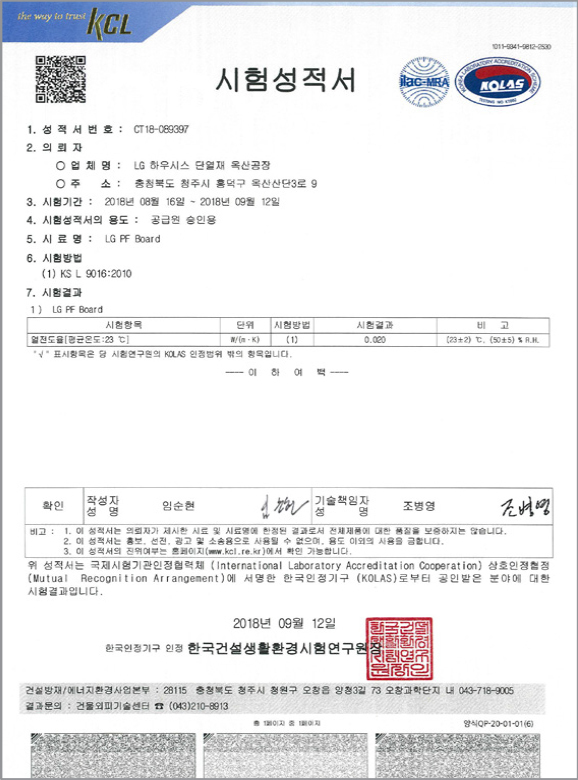

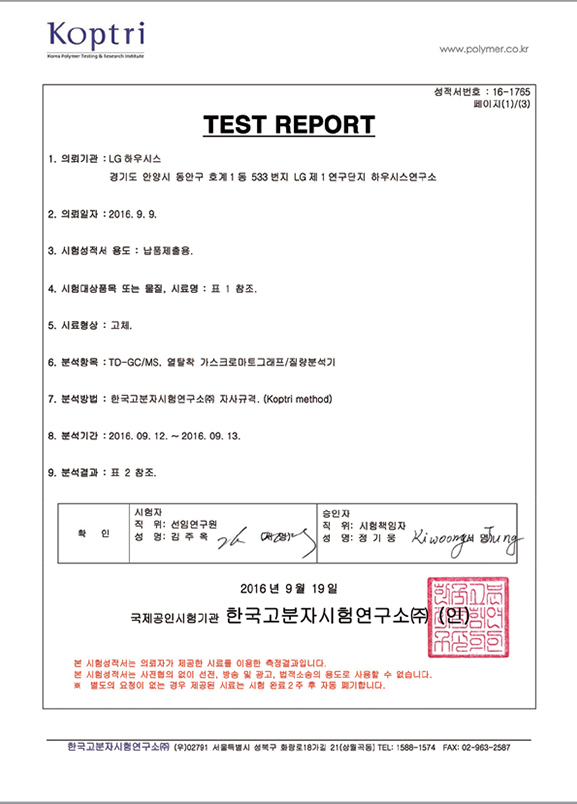

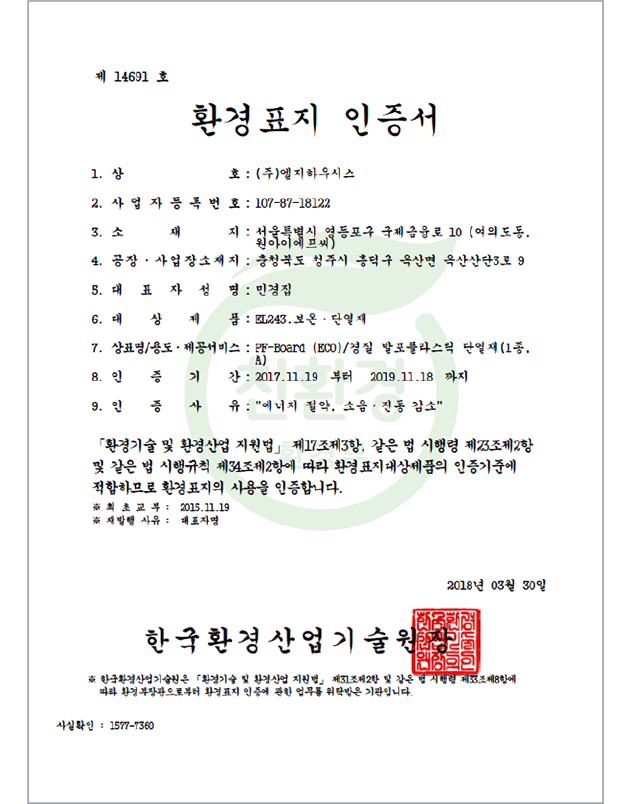

인증서
Z:IN 단열재 PF board는 "준불연","고성능"단열재입니다

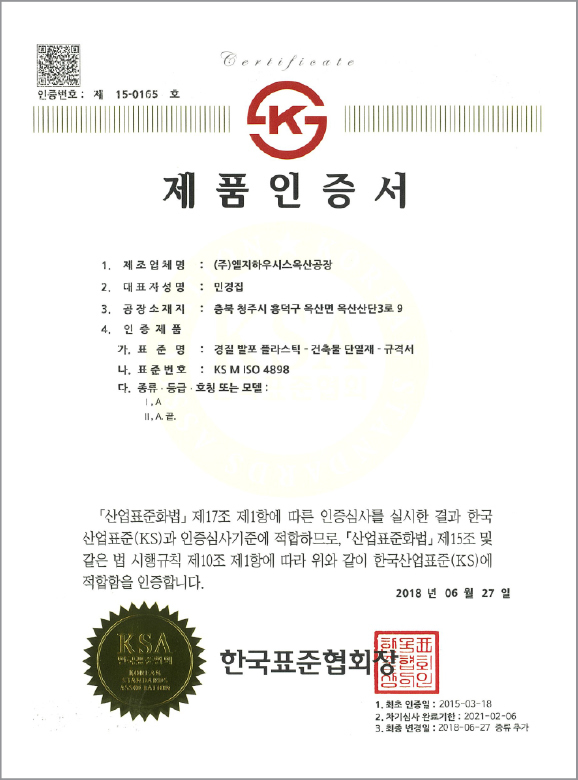

Z:IN 단열재 PF board는 국내 유일의 페놀폼 KS A-Type의 단열재입니다 ('18.7월 기준)
"Z:IN 단열재 PF board는 한국산업규격에서 제정한
건축물 단열재용 PF 물성의 Ⅰ,Ⅱ종 KS A-Type을 충족하였으며,
LG하우시스 옥산공장은 우수한 품질의 PF보드를 자체생산함으로써
고객들의 신뢰를 받고 있습니다."
또한, 친환경적인 제품입니다

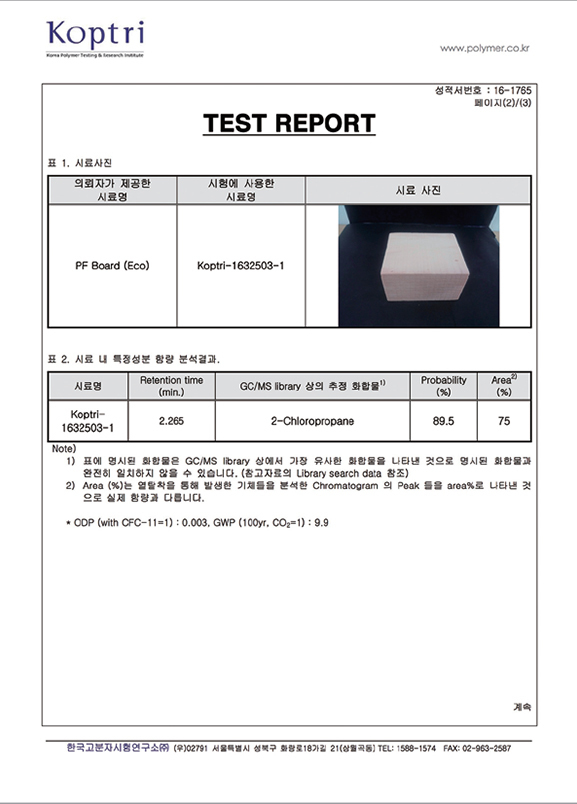

"Z:IN 단열재 PF board는 환경을 생각하며 만든 제품으로, 오존층에 미치는 영향을 최소화하였습니다."
녹색건축인증제도란
에너지 절약및 환경오염 저감에 기여한 건축물에 대한 친환경 건축물 인증을 부여하는 제도입니다.
단열비교자료

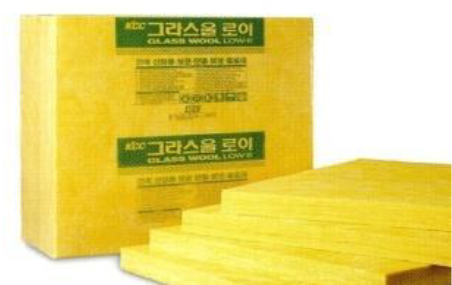

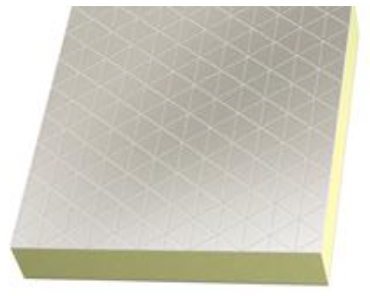

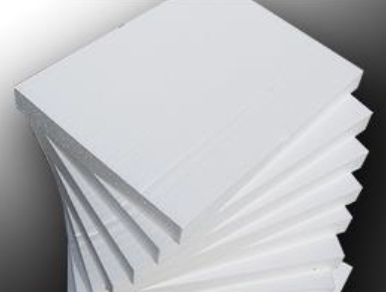

| 구분 | 유기단열재 | 무기단열재 | ||||
| 비드법 - EPS | 압출법 - XPS | 경질우레탄 - PIR | 페놀폼 - PF | 글라스울 - GW | ||

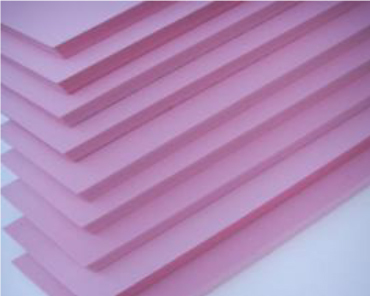

| 제품이미지 |  |
 |
 |
 |
 |
|
| 주성분 | 폴리스틸렌 발포 | 폴리스틸렌 진공 압출발포 | Polyol + Isocyanete | 페놀수지 친환경 발포 | 유리를 용융하여 섬유화 | |
| 단열성 | 초기열전도율 | 0.032~0.038 | 0.027~0.031 | 0.020~0.023 | 0.020 | 0.032~0.036 |
| 장기열전도율 | 중 | 저 | 중 | 고 | 중 | |
| 화재안전성 | 화재전파 | 가연성 (자기소화성) | 가연성 (자기소화성) | 가연성 (자기소화성) | 준불연 / 내화 15분 | 준불연 / 불연 |
| 유독가스발생 | 발생 (CO, CO₂등) | 발생 (CO, CO₂등) | 발생 (CO, CO₂등) | 최소 (미비함) | 최소 (미비함) | |
| 난연제 사용 | O | O | O | X | X | |
| 수분흡수성 | 중 | 강 | 중 | 중 | 약 | |
| 시공성 | 고 | 고 | 고 | 중 | 저 | |
| 가격 * 동일성능 기준 | 설계예가(mm.㎡) | 127원 (2종2호) | 148원 (2호) | 230원 (2종2호) | 320원 (제주외) | 166원 (64K) |
| ㎡당 단가 (중부지역 공동주택 외벽) | 19,050원 (150T) | 19,980원 (135T) | 24,150 (150T) | 28,800원 (90T) | 24,900원 (150T) | |
PF vs 열반사 화재 테스트 동영상
용접시 화재테스트 동영상
